PIC16F145x (3) --- USB-MIDI コンバータ (3)

「最小構成」版の USB-MIDI コンパータを、秋月・片面ユニバーサル基板 D タイプ (47 × 36 mm) (通販コード　P-08241) 上に組んでみました。

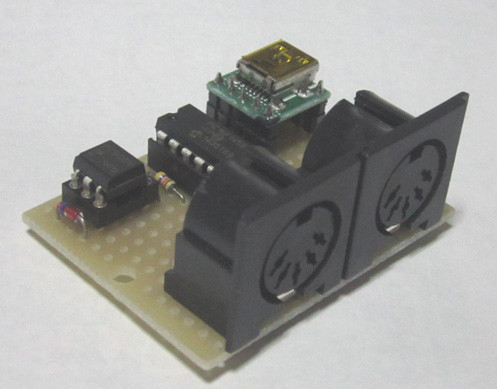

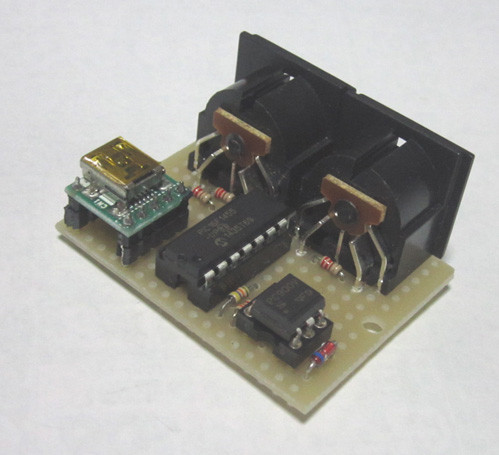

写真を下に示します。



はんだ面にチップ・コンデンサを実装しているので、基板の部品面側から撮影した上の写真にコンデンサは写っていません。
また、MIDI OUT 用のデジタル・トランジスタ (Rohm DTC114ES) は 2 個並べた基板取付用 DIN 5P ソケットの間の隙間に実装してあるので、写真では判別できません。
型番の最後の「S」は Rohm の「SPT」パッケージを意味しており、TO-92S 形状の薄型パッケージ (厚さ約 2 mm) なので TO-92 形状では無理な隙間にも実装できます。
「最小構成」版なので LED は省略してありますが、基板上に空きスペースはあるので、LED を追加することも可能です。
