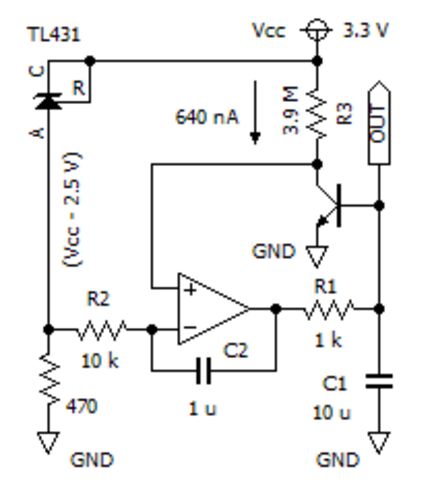

実際の回路の Vbe(MIN) 側の定電流回路を左に示します。 原理を示すブロック図でのバッファ・アンプは省略されており、定電流回路の OP アンプでトランジスタのベースおよびアナログスイッチ入力をドライブします。 その OP アンプ出力と、負荷回路とは、直…

このところマイコンのプログラムばかり作っていましたが、久々にアナログシンセ回路の実験をしています。 それは、 CA3046、TD62507、TD62501 などのトランジスタ・アレイを使い CV として MIDI2CV からの PWM 信号 (ディジタル値) でドライブする 温度補償…

インターフェース誌 2012 年 7 月号付属 DVD-ROM 収録の「PizzaFactory8 (CQ 版)」でビルド可能な TGFM3 の HEX パッケージと、ソース・バッケージを公開しました。 (→こちら) からアクセスできますが、ファイル本体は Yahoo ボックス上に置いてあります。

gcc の「-mstructure-size-boudary=」オプションの指定による違いについて、ハードウェア・ウォッチドッグ・タイマにアクセスする部分を具体例として示します。 まず、「mb9b610t.h」中のハードウェア・ウォッチドッグ・タイマの union / struct 定義部分を…

「インターフェース」誌 2012 年 7 月号の付属 DVD-ROM には、Eclipse/CDT + gcc ツールチェイン (gcc 4.6.0) による、無償で使える統合開発環境「PizzaFactory 8 (CQ 版)」が収録されています。 「CQ 版」という表現からは、6 月号付属の FM3 基板にカスタ…
