FR60 マイコン基板 (8)

暫定版第２版のＦＭ音源プログラムを Web サイト (→こちら) にアップロードしました。

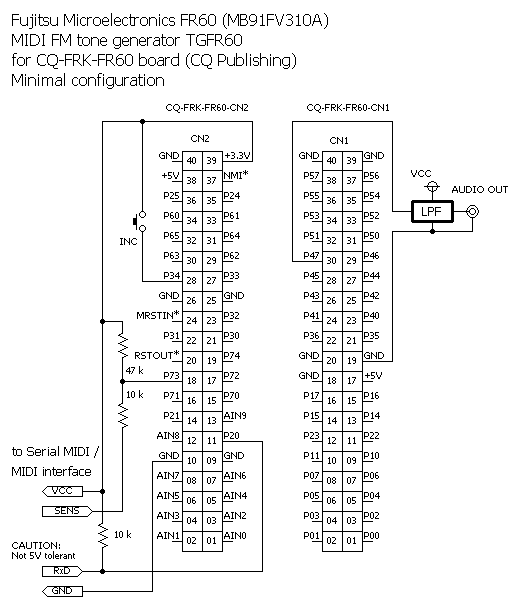

LCD のデータ線は P70 〜 P73 に接続するつもりなので、結局、ボーレート切り替え信号入力は P73 を選びました。　回路図を下に示します。

OSDC を利用した VGA 表示を行わせる場合は、ＦＭ音源プログラム自体の HEX ファイルの書き込みのほかに、OSDC 用フォントの HEX ファイルの書き込みも必要です。
