LPC810M021FN8 (13) -- ディジタル SCR (1) - シンセ・アンプラグド

これまで 8 ビット AVR では、6 ピンの ATtiny10 と 8 ピンの ATtiny13 とに対して、コンパレータ + ワンショット・タイマの機能を持つ「ディジタル SCR」プログラムを作成し、VCO の構成要素のひとつとして利用してきました。
「8 ピンつながり」ということで、LPC810M021FN8 でも「ディジタル SCR」プログラムを作ることにしました。
SCT (State Configurable Timer) の L 側のカウンタを利用して PWM を実現しましたが、H 側のカウンタがまるまる空いているので、これを利用し、sin/cos 波発生プログラムに追加する形で実現した「外部入力によるイベント発生」の例として示したいと思います。
詳しい説明およびソース・プログラムの追加/変更部分は後に回し、今回は回路図とオブジェクトの HEX ファイルのみを掲載します。
AVR 版の場合にはソフトウェアの介在のもとに実現していましたが、LPC8xx ではハードウェアだけで機能を実現でき、一切のソフトウェアの介在が必要ない構成にできます。
ただし、ハード的に 3 ステート出力は実現できず、電源レイル側とのリセット/リワインド経路が必要な NPN アンチログ電流出力との組み合わせでは、のこぎり波リセット/リワインドのための外部バイポーラ・トランジスタあるいは FET が必要になります。
PNP 出力のアンチログ電流出力との組み合わせでは、LPC8xx のオープン・ドレイン出力を利用し、外部トランジスタ/FET なしで、グラウンド側とのリセット/リワインド電流の経路を構成することが可能です。

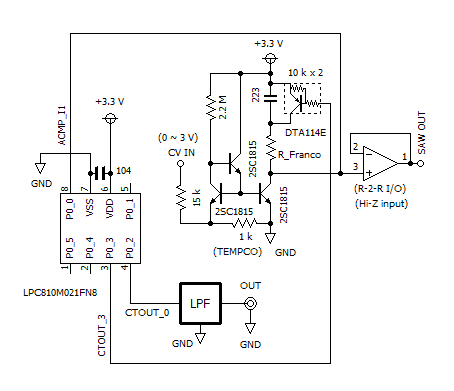

ベース結合型 NPN アンチログ回路と組み合わせ、リセット型 VCO として構成した回路を下に示します。

コンパレータの (外部) 入力は 8 番ピンの「ACMP_I1」と 5 番ピンの「ACMP_I2」に固定されており、他のピンに振り替えることはできません。
ここでは、 8 番ピンの「ACMP_I1」のみを外部入力として使い、もうひとつの入力は内部のバンドギャップ・リファレンス電圧 (0.9 V) を利用しています。
sin/cos 波発生プログラムの PWM 出力に使用していたピンのひとつをリセット用 PNP トランジスタのベース・ドライブに使っています。
最後にオブジェクトの HEX ファイルを掲載します。　フラッシュのサイズは 1268 バイトで、内部 RC オシレータの 12 MHz クロックで動作します。
これを「Flash Magic」などで書き込み、上記の回路で動作させれば、ソフトウェアによる sin 波発生とハードによるのこぎり波発生とが互いに影響せず、独立に動作することが確認できます。
